Como montar una pantalla LED modular

PANTALLAS LED AUTOMONTABLES

Como montar una pantalla LED

Las pantallas LED auto montables permiten reducir costes de instalación gracias a poder ser instaladas sin asesoramiento técnico especializado y siguiendo sencillos manuales de instalación. Gracias a su sencillez de instalación y unas características acordes a las necesidades de tu proyecto, obtendrás la mejor pantalla LED a un precio excepcional sin renunciar a calidad.

El proceso de instalacion pantallas led de como montar una pantalla led es muy sencillo y puede ser instalado por los propios clientes. Esto posibilita el ahorro de costosos desplazamientos y horas de personal técnico consiguiendo una rápida amortización de los costes de la pantalla LED.

PASO 1

Manipulación de la pantalla LED

Una de los detalles más importantes de como montar una pantalla led, es la manipulación y desembalaje. Los artículos deben ser tratados con sumo cuidado para evitar cualquier daño durante el proceso de montaje. Sigue siempre las recomendaciones que indicamos.

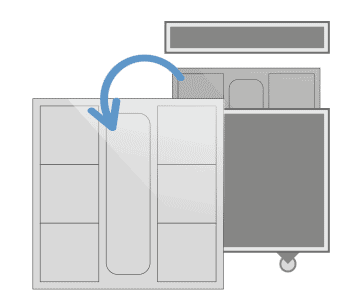

Manipular con cuidado

Es importante no arrastrar ni golpear los armazones para evitar una pantalla LED golpeada. Es conveniente contar con dos o más personas para desembalar la pantalla correctamente ya que son productos pesados y de gran embergadura..

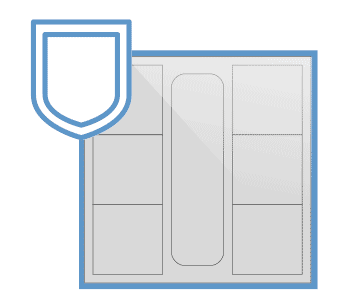

Proteger los LEDs

Se debe prestar especial atención a las esquinas y laterales de las pantallas LED, ya que son las partes más frágiles y son propensas a la rotura.

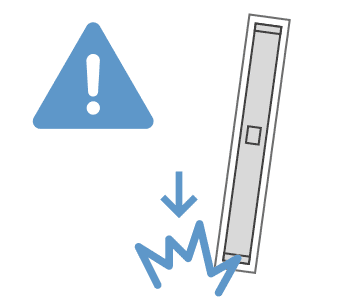

Depositar con cuidado

Al depositar la pantalla sobre cualquier superficie, procura que la cara posterior sea la primera en entrar en contacto con el suelo. De este modo, evitarás daños en los LED inferiores.

PASO 2

Ensamblaje de las pantallas de LED

Gracias a sus cabinets ligeros y a sus mecanismos de accionamiento rápido, el montaje e instalacion pantallas led se puede llevar a cabo con suma sencillez y de forma muy rápida.

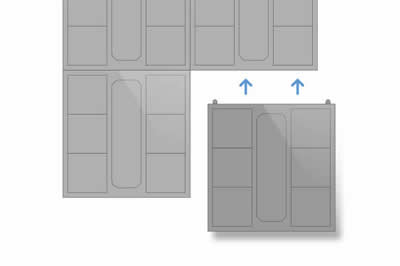

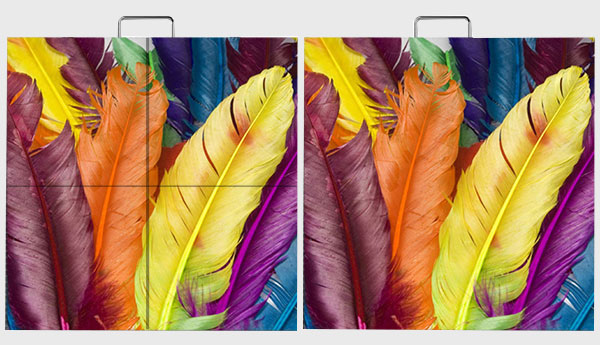

Posicionar cabinets

Como montar una pantalla led desde el inicio. Para empezar el montaje de la pantalla, empieza presentando las pantallas LED y posicionando los cabinets o armazones uno frente al otro.

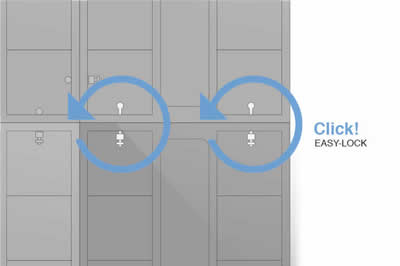

Encaja los módulos entre si

Ensambla fácilmente los módulos gracias al sistema easy-lock y fija los módulos en segundos.

PASO 3

instalación pantallas led y cableado de datos

El cableado de datos de una pantalla de LED es extremadamente sencillo, gracias a sus conectores de red Ethernet.
Sigue el esquema del manual de instrucciones para completar la conexión y poder reproducir desde tu reproductor de contenidos hasta su pantalla sin problema.

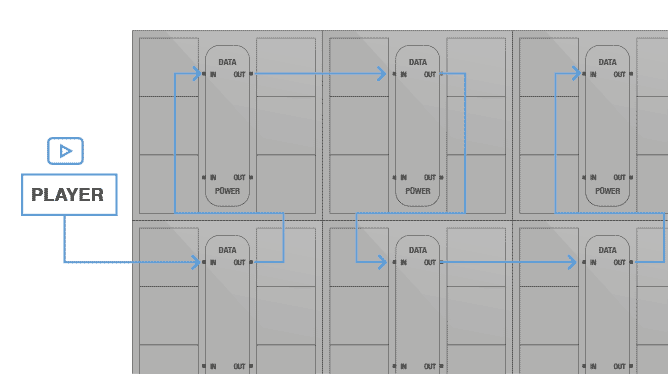

cableado de datos pantallas led gigantes

La instalación pantallas led y su cableado de datos debe seguir un orden en zigzag por las columnas de los cabinets o armazones.

Empezaremos siempre desde el armazón inferior izquierdo y conectaremos nuestro sistema reproductor al puerto DATA IN. Conectaremos el puerto DATA OUT Al puerto DATA IN del armazón superior hasta completar la columna.
Desde el armazón superior de la columna, conectaremos al armazón de al lado para proseguir esta vez en orden descendente. Por último, proseguiremos hasta finalizar todo el cableado de datos de nuestra pantalla.

PASO 4

Alimentación eléctrica de la pantalla LED

Para proporcionar alimentación eléctrica a tu pantalla LED, sigue las indicaciones del manual de instrucciones. Aquí tienes un esquema de loq ue te vas a encontrar en el manual.

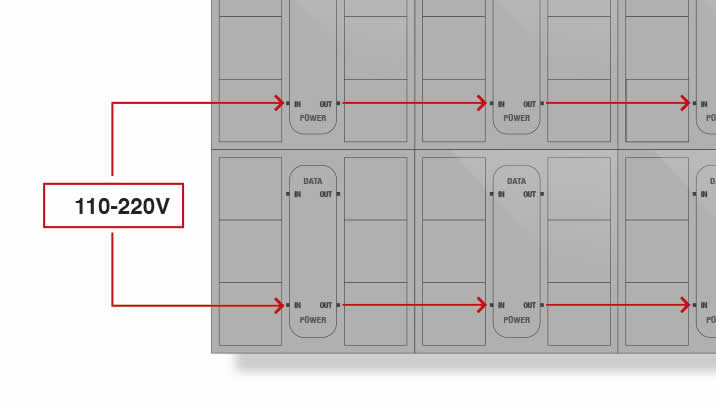

cableado electrico pantalla led publicitaria

El cableado de alimentación es fácil de completar gracias a los conectores integrados en la pantalla.

En el esquema, vemos cómo se alimenta la pantalla por grupos de armazones.

Conectamos desde la toma de alimentación hasta el puerto POWER IN del primer armazón,
y seguimos desde el puerto POWER OUT hasta el puerto POWER IN de la cabina siguiente.
